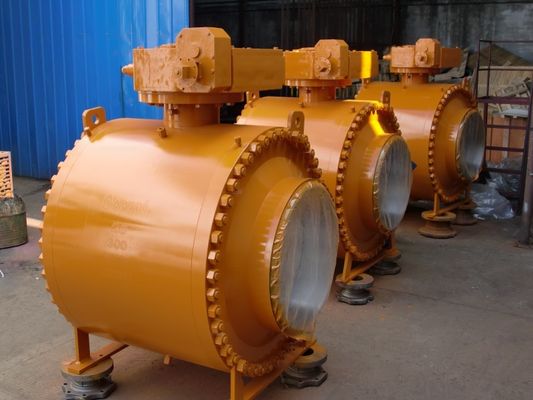

BW-Eindenptfe Seat 300LB Tap Opgezette Kogelklep

Dubbel Blok & de AftapEinden van de Kogelklep Zijingang 300LB BW

Wij kunnen aan de tapkogelkleppen van de aanbodzijdeingang worden ontworpen om met API 6D klepnorm in overeenstemming zijn om aan de vereisten van kleptoepassingen van de kust en zeeolie en het Gas, aan Olieraffinage en Verwerking, en de Petrochemische industrieën te voldoen die.

De zijingangskleppen worden ontworpen zoals robuuste, strenge de dienstkleppen, geschikt om verrichting bij hoge druk (ANSI #2500) te weerstaan en om verenigbare en betrouwbare afgesloten nul te verstrekken. Deze kleppen zijn het ideaal voor de toepassingen van de noodsituatiesluiting voor de koolwaterstofdienst.

ONTWERP EN EIGENSCHAPPEN

Ontwerpnorm: API 6D Specificatie voor Pijpleidingskleppen (Bal)

Standaardgrootte: DN25 aan DN 600, droeg 1“ aan 24“, Volledig en Verminderd (grotere grootte op verzoek)

Drukclassificatie: ANSI 150 thro aan ANSI 2500 volledige classificatie

Temperatuurwaaier: -196°C aan +500°

Firesafenormen: API 6FA Specificatie voor Brandtest van Kleppen

Seat-Lek die testen: Klasse 70-2 V en VI van ISO 5208, of van ANSI/FCI, of andere internationale testnorm.

Flensverbinding: Van een flens voorzien aan ASME B16.5 (1“ aan 24“) of Buttweld aan ASME B16.25

Mechanische verbindingen: Verbindingsontwerpen en materialen om klantenspecificaties (afhankelijk van toepassing) te ontmoeten

Hoogste Flens: ISO 5211

Verrichting: Handverrichting met versnellingsbak of Automatisch gebruikend actuator.

Materialen van Bouw: koolstofstaal, roestvrije staal, het duplex en super het het gesmede duplexroestvrije staal, Inconel, Monel, Hastelloy, Incoloy en in de handel het meest verkrijgbaar/versperren materialen.

Het apparaat van de vetinjectie

Voor DN150 (NPS 6) & groter worden de stam en de klepzetel voorzien van een verzegelend apparaat van de vetinjectie, voor DN125 & kleiner, kunnen wij het verzegelende apparaat van de vetinjectie volgens klantenvereisten verstrekken. Wanneer de O-ring per toeval wordt beschadigd, door ingespoten die dichtingsproduct wordt verzegeld om de media door de klep te verhinderen lekt de zetelring en stam.

Brand veilig ontwerp

De kogelkleppen verzekert 100%-pas van de brand veilige test. Aangezien de kogelklep twee verzegeld ontwerp via O-ringsverbindingen en metaal grafiet spiraalvormige gekronkelde pakking toepast. Wanneer de klep op brand is, zullen de niet-metalen materialen zoals PTFE-zetelverbindingen, pakkingen, O-ringsverbindingen, rubberenz. worden beschadigd, ondertussen verstrekt de buitenlaag van metaal grafiet spiraalvormige gekronkelde pakking een secundaire verbinding. Wanneer de zachte zetel wordt gebrand, zal de metaalzetel automatisch een metaalverbinding met bal onder het aansporen van de lente vormen die effectief de interne lekkage en externe lekkage zal controleren. Het klepontwerp stemt volledig met API 607, API 6FA, BS 6755, JB/T 6899 en andere normen overeen,

Het verzegelen Opties

Zachte zetel: Metaal aan Metaal O-ringsverbinding

Het eenvoudige structuur betrouwbare verzegelen Van toepassing op corpusculaire Betrouwbare het verzegelen lage torsie ontmoet de hoogte van klanten

brede toepassings lage kosten. de media conditioneren het verzegelen betrouwbaarheid en lage torsievereisten

DUBBEL BLOK & AFTAPPEN (DBB)

Wanneer de bal in de gesloten positie is, grendelt elke zetel tegelijkertijd het procesmiddel onafhankelijk tussen de up/down-stroom af en de lichaamsholte, het staat toe aftappend de opgesloten holtedruk (DBB) door afvoerkanaal en openingsklep. Het dubbele blok en de aftapfunctie maken het mogelijk om de klep te spoelen onder druk en te verifiëren die de zetel behoorlijk verzegelt.

DUBBEL ISOLATIE & AFTAPPEN (DIB)

De dubbele zuigereffect zetel, middelgrote druk, zowel stroomopwaarts als stroomafwaarts evenals in de lichaamsholte, leidt tot een resulterende duw die de zetelring tegen de bal duwt, vereist de klep met dubbele zuigereffect zetelringen een hulp van de holtedruk om de opeenhoping te verminderen van over druk in de lichaamsholte.

Hoofdmateriaal

Ontwerpgegevens

Ontwerpnorm: API 6D, DIN3357-1, EN12516-1

De norm van aangezicht tot aangezicht: API6D, ASME B16.10, DIN3202

Verbindende Norm: ASME B 16,5, ASME B16.47, DIN 2543/4, ASME B 16,25

De test & inspecteert Norm: API 6D, API 598

Het werk Temperatuur: -196℃~610℃

Verbindingstype: RF, RTJ, FF, BW.BSPT, NPT

Zuur milieu: NACE MR0175

Ontwerpeigenschap

1: Volledig droeg of verminderde droeg
2: Tweedelig of drie-Stuk lichaamsstructuur
3: Dubbel Blok & Aftap, Dubbel isolatie en aftappen (dib-1&dib-2)
4: Brand veilig ontwerp (API 607)
5: Uitbarsting-bewijs systeem
6: Antistatisch ontwerp
7: Zelfholtehulp
8: Diffuse emissie (facultatief) testen

De bal wordt bevestigd door tap en stam voor grootte 4“ &smaller.      De steun van de tapplaat voor grootte 6“ & groter
