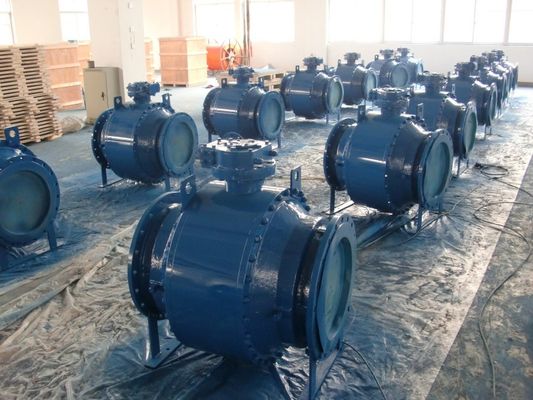

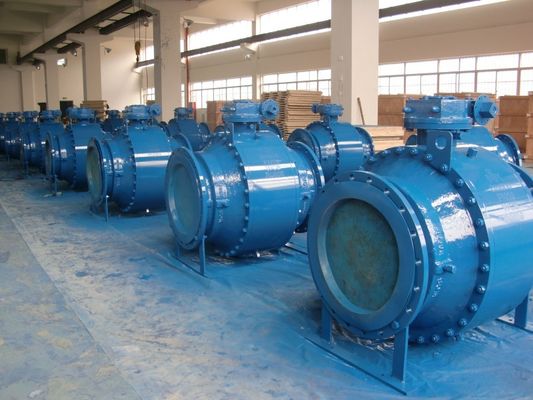

De zachte Opgezette Kogelklep van Seat 2500lb NPS 20“ Tap

Zachte het Type van de Ingangstap van Seat ZijKogelklep

De Kogelkleppen typische toepassing van de tap is de Zijingang voor gas of ruwe oliepijpleidingen, grotere grootte (tot 60 duim) en hogere drukklassen (ASME 4500 of API 15000psi). De lichaamsbouw kan twee of drie stukken voor kleinere grootte (“ Rb tot 6) zijn, drie stukken voor largesdimensies. De grondstof kan of smeedstukken of centrifugaalafgietsels zijn. Brede waaier van materialen: koolstofstaal, austenitic of martensitic SS, duplex-superduplex-duplex SS, op nikkel-gebaseerde legeringen. Vastgebout lichaam als standaard, gelast lichaam voor speciale toepassingen (zie specifieke sectie).

Omvatten de klep hoofd technische eigenschappen antiuitbarstingsstam en de klepzetels ontwerpen beschikbaar in drie verschillende versies:

SPE (Enig Zuigereffect): de zetel wordt geactiveerd door stroomopwaartse slechts druk.
DPE (Dubbel Zuigereffect): de zetel kan door stroomopwaartse druk of door de druk van de lichaamsholte worden geactiveerd.
DUBBEL (SPE stroomopwaarts en DPE stroomafwaarts): combinerend de twee hierboven verklaarde zetelontwerpen, kan een dubbele barrière in het geval van zetel het verzegelen mislukking worden verzekerd

Hoofdmateriaal

Het verzegelen Opties

Zachte zetel: Metaal aan Metaal O-ringsverbinding

Het eenvoudige structuur betrouwbare verzegelen Van toepassing op corpusculaire Betrouwbare het verzegelen lage torsie ontmoet de hoogte van klanten

brede toepassings lage kosten. de media conditioneren het verzegelen betrouwbaarheid en lage torsievereisten

Brand veilig ontwerp

De kogelkleppen verzekert 100%-pas van de brand veilige test. Aangezien de kogelklep twee verzegeld ontwerp via O-ringsverbindingen en metaal grafiet spiraalvormige gekronkelde pakking toepast. Wanneer de klep op brand is, zullen de niet-metalen materialen zoals PTFE-zetelverbindingen, pakkingen, O-ringsverbindingen, rubberenz. worden beschadigd, ondertussen verstrekt de buitenlaag van metaal grafiet spiraalvormige gekronkelde pakking een secundaire verbinding. Wanneer de zachte zetel wordt gebrand, zal de metaalzetel automatisch een metaalverbinding met bal onder het aansporen van de lente vormen die effectief de interne lekkage en externe lekkage zal controleren. Het klepontwerp stemt volledig met API 607, API 6FA, BS 6755, JB/T 6899 en andere normen overeen,

DUBBEL BLOK & AFTAPPEN (DBB)

Wanneer de bal in de gesloten positie is, grendelt elke zetel tegelijkertijd het procesmiddel onafhankelijk tussen de up/down-stroom af en de lichaamsholte, het staat toe aftappend de opgesloten holtedruk (DBB) door afvoerkanaal en openingsklep. Het dubbele blok en de aftapfunctie maken het mogelijk om de klep te spoelen onder druk en te verifiëren die de zetel behoorlijk verzegelt.

DUBBEL ISOLATIE & AFTAPPEN (DIB)

De dubbele zuigereffect zetel, middelgrote druk, zowel stroomopwaarts als stroomafwaarts evenals in de lichaamsholte, leidt tot een resulterende duw die de zetelring tegen de bal duwt, vereist de klep met dubbele zuigereffect zetelringen een hulp van de holtedruk om de opeenhoping te verminderen van over druk in de lichaamsholte.

De bal wordt bevestigd door tap en stam voor grootte 4“ &smaller.      De steun van de tapplaat voor grootte 6“ & groter
