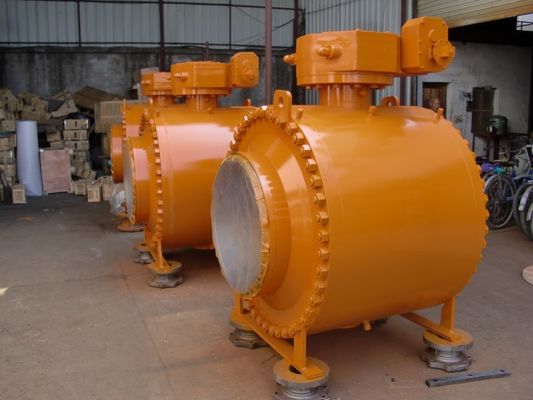

API607 dubbele Blok AftapKogelklep, Zij de IngangsKogelklep van WCB

Dubbel Blok & AftapKogelklep Zijingang

SPECIALE ONTWERPeigenschappen
Voor specifieke en meer veeleisende toepassing om de betrouwbaarheid van het onderzeepakket voor de gehele duur van het leven met nul onderhoud (tot 30 jaar) te waarborgen, speciale ontwerpeigenschappen omvatten:

Primair Metaal verzegelende lichaam-aan-Sluiting/lichaam-aan-Bonnet door de ring van de Metaalpakking (BX-type)
Veelvoudige barrière bij Stam het verzegelende systeem en van de primair metaalstam verzegelen op verzoek voor de strenge dienst.
Het Metal-to-metal verzegelen tussen Bal en Seat (met een laag bedekt TCC) met 0 lekkageprestaties (TARIEF A) voor de vloeibare dienst.
Niet elastomeric verbindingen (ptfe-GLUUR) compatibel systeem met de meeste strenge media, geschikt voor de aftappingsdienst voorbij -29°C en zonder risico van geleidelijke degradatie.
De interne bescherming op alle het verzegelen gebieden en de kritieke oppervlakten door N06625 lassen bekleding; cladded volledig op verzoek voor de strenge dienst.
Opening en de regeling van afvoerkanaalhavens met primair metaalbarrière en verbindingslassen.

Ontwerpgegevens

Ontwerpnorm: API 6D, DIN3357-1, EN12516-1

De norm van aangezicht tot aangezicht: API6D, ASME B16.10, DIN3202

Verbindende Norm: ASME B 16,5, ASME B16.47, DIN 2543/4, ASME B 16,25

De test & inspecteert Norm: API 6D, API 598

Het werk Temperatuur: -196℃~610℃

Verbindingstype: RF, RTJ, FF, BW.BSPT, NPT

Zuur milieu: NACE MR0175

De tap Opgezette kogelklep is geschikt om op diverse soorten pijpleidingen van Klasse 150 aan Klasse 2500, PN16~PN160, JIS 10K~ JIS 20K te gebruiken om het pijpleidingsmiddel af te snijden of aan te zetten, waarvan de bewerkingstypen wormtoestel, manul, pneumactic of elektrische actuators ook omvatten, die in het algemeen van flensverbinding, en het eindverbinding van het uiteindelassen zijn.

Brand veilig ontwerp

De kogelkleppen verzekert 100%-pas van de brand veilige test. Aangezien de kogelklep twee verzegeld ontwerp via O-ringsverbindingen en metaal grafiet spiraalvormige gekronkelde pakking toepast. Wanneer de klep op brand is, zullen de niet-metalen materialen zoals PTFE-zetelverbindingen, pakkingen, O-ringsverbindingen, rubberenz. worden beschadigd, ondertussen verstrekt de buitenlaag van metaal grafiet spiraalvormige gekronkelde pakking een secundaire verbinding. Wanneer de zachte zetel wordt gebrand, zal de metaalzetel automatisch een metaalverbinding met bal onder het aansporen van de lente vormen die effectief de interne lekkage en externe lekkage zal controleren. Het klepontwerp stemt volledig met API 607, API 6FA, BS 6755, JB/T 6899 en andere normen overeen,

DUBBEL BLOK & AFTAPPEN (DBB)

Wanneer de bal in de gesloten positie is, grendelt elke zetel tegelijkertijd het procesmiddel onafhankelijk tussen de up/down-stroom af en de lichaamsholte, het staat toe aftappend de opgesloten holtedruk (DBB) door afvoerkanaal en openingsklep. Het dubbele blok en de aftapfunctie maken het mogelijk om de klep te spoelen onder druk en te verifiëren die de zetel behoorlijk verzegelt.

DUBBEL ISOLATIE & AFTAPPEN (DIB)

De dubbele zuigereffect zetel, middelgrote druk, zowel stroomopwaarts als stroomafwaarts evenals in de lichaamsholte, leidt tot een resulterende duw die de zetelring tegen de bal duwt, vereist de klep met dubbele zuigereffect zetelringen een hulp van de holtedruk om de opeenhoping te verminderen van over druk in de lichaamsholte.

De stam van het uitbarstingsbewijs:

De stam wordt gemaakt gescheiden van de bal met integraal t-Type om schouder, dat door zacht wordt behouden. (andere ontwerpen zijn Beschikbaar op verzoek)

Antistatisch apparaat:

De lente plus grafiettype antistatisch apparaat wordt toegepast tussen de bal, de stam, de klierflens en het lichaam om de elektrocontinuïteit tussen alle metaalcomponenten te houden. En verzeker de weerstand lager dan de strengste servicevereiste.

Het apparaat van de vetinjectie

Voor DN150 (NPS 6) & groter worden de stam en de klepzetel voorzien van een verzegelend apparaat van de vetinjectie, voor DN125 & kleiner, kunnen wij het verzegelende apparaat van de vetinjectie volgens klantenvereisten verstrekken. Wanneer de O-ring per toeval wordt beschadigd, door ingespoten dichtingsproduct dat wordt verzegeld om de media door de klep te verhinderen lekt de zetelring en stam.

Het verzegelen Opties

Zachte zetel: Metaal aan Metaal O-ringsverbinding

Het eenvoudige structuur betrouwbare verzegelen Van toepassing op corpusculaire Betrouwbare het verzegelen lage torsie ontmoet de hoogte van klanten

brede toepassings lage kosten. de media conditioneren het verzegelen betrouwbaarheid en lage torsievereisten

Hoofdmateriaal

De bal wordt bevestigd door tap en stam voor grootte 4“ &smaller.      De steun van de tapplaat voor grootte 6“ & groter
