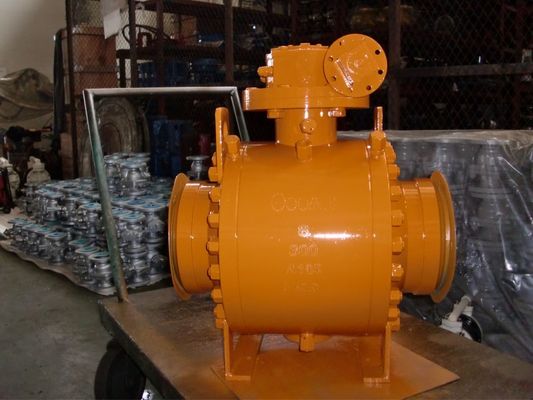

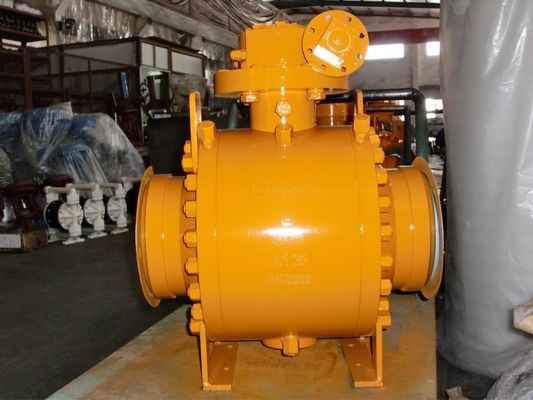

Het de Eindenhoogtepunt van BW van het uitbarstingsbewijs droeg Gesmede Kogelklep

De zij het Type van Ingangstap Einden van BW van de SmeedstukKogelklep

HOOFDLIJNEN:
De zijingangstap opgezette kogelklep is ontworpen tweedelig lichaamstype of het type van drie stuklichaam en met twee drijvende zetels geweest, die onder de druk van middel beweegbaar zijn. Onder de bodem van zetels, wordt de zetel die de lentes voorladen geplaatst om te verzekeren twee drijvende zetels de oppervlakte van de bal kunnen vastmaken strak, andere meer, kan de druk van middel ook zetels duwen om bal strak vast te maken om verzegelen te verzekeren betrouwbaarder.

De tapkogelklep is uitgerust met een beweegbare zetelzegelring die verplaatsing onder de druk van middel kan produceren. Voor het geval dat om het even welke middelgrote druk bestaat, zal de druk de zegelring van de klepzetel op de bal strak drukken, waarborgend de het verzegelen prestaties van de kogelklep.

Ontwerpeigenschappen

De kogelklep wordt ontworpen overeenkomstig ISO14313, API 6D, BS 5351, GB/T 19672;

Eenvoudige structuur met goede het verzegelen prestaties en kleine torsie;

Volledig droeg en verminderde droeg ontwerp met de minimumstroomweerstand (nul eigenlijk);

De injectie van het noodsituatiedichtingsproduct;

De zelfhulp van de holtedruk;

Onafhankelijke bal en stam;

Lage emissieverpakking;

Ontwerp van de brand het veilige, antistatische en anti-blowout stam;

De functie DBB, dib-1, dib-2 van de klepzetel;

Facultatieve uitgebreide bonnet.

Assortiment

Lichaamsmateriaal: koolstofstaal, roestvrij staal, legeringsstaal
Nominale diameter: 2 " ~60“ (DN50~DN1500)

Beëindigenverbinding: RF, RTJ, BW

Drukwaaier: Class150~2500 (PN16~PN420)

Het werk temperatuur: - 46℃~+200℃

Verrichting: Moersleutel, wormtoestel, elektrisch, pneumatisch, gas over olieactuator en elektrohydraulische actuator

Hoofdmateriaal

De tap Opgezette kogelklep is geschikt om op diverse soorten pijpleidingen van Klasse 150 aan Klasse 2500, PN16~PN160, JIS 10K~ JIS 20K te gebruiken om het pijpleidingsmiddel af te snijden of aan te zetten, waarvan de bewerkingstypen wormtoestel, manul, pneumactic of elektrische actuators ook omvatten, die in het algemeen van flensverbinding, en het eindverbinding van het uiteindelassen zijn.

De stam van het uitbarstingsbewijs:

De stam wordt gemaakt gescheiden van de bal met integraal die t-Type om schouder, door zacht wordt behouden. (andere ontwerpen zijn Beschikbaar op verzoek)

Antistatisch apparaat:

De lente plus grafiettype antistatisch apparaat wordt toegepast tussen de bal, de stam, de klierflens en het lichaam om de elektrocontinuïteit tussen alle metaalcomponenten te houden. En verzeker de weerstand lager dan de strengste servicevereiste.

Het apparaat van de vetinjectie

Voor DN150 (NPS 6) & groter worden de stam en de klepzetel voorzien van een verzegelend apparaat van de vetinjectie, voor DN125 & kleiner, kunnen wij het verzegelende apparaat van de vetinjectie volgens klantenvereisten verstrekken. Wanneer de O-ring per toeval wordt beschadigd, door ingespoten die dichtingsproduct wordt verzegeld om de media door de klep te verhinderen lekt de zetelring en stam.

Het verzegelen Opties

Zachte zetel: Metaal aan Metaal O-ringsverbinding

Het eenvoudige structuur betrouwbare verzegelen Van toepassing op corpusculaire Betrouwbare het verzegelen lage torsie ontmoet de hoogte van klanten

brede toepassings lage kosten. de media conditioneren het verzegelen betrouwbaarheid en lage torsievereisten

Brand veilig ontwerp

De kogelkleppen verzekert 100%-pas van de brand veilige test. Aangezien de kogelklep twee verzegeld ontwerp via O-ringsverbindingen en metaal grafiet spiraalvormige gekronkelde pakking toepast. Wanneer de klep op brand is, zullen de niet-metalen materialen zoals PTFE-zetelverbindingen, pakkingen, O-ringsverbindingen, rubberenz. worden beschadigd, ondertussen verstrekt de buitenlaag van metaal grafiet spiraalvormige gekronkelde pakking een secundaire verbinding. Wanneer de zachte zetel wordt gebrand, zal de metaalzetel automatisch een metaalverbinding met bal onder het aansporen van de lente vormen die effectief de interne lekkage en externe lekkage zal controleren. Het klepontwerp stemt volledig met API 607, API 6FA, BS 6755, JB/T 6899 en andere normen overeen,

DUBBEL ISOLATIE & AFTAPPEN (DIB)

De dubbele zuigereffect zetel, middelgrote druk, zowel stroomopwaarts als stroomafwaarts evenals in de lichaamsholte, leidt tot een resulterende duw die de zetelring tegen de bal duwt, vereist de klep met dubbele zuigereffect zetelringen een hulp van de holtedruk om de opeenhoping te verminderen van over druk in de lichaamsholte.

DUBBEL BLOK & AFTAPPEN (DBB)

Wanneer de bal in de gesloten positie is, grendelt elke zetel tegelijkertijd het procesmiddel onafhankelijk tussen de up/down-stroom af en de lichaamsholte, het staat toe aftappend de opgesloten holtedruk (DBB) door afvoerkanaal en openingsklep. Het dubbele blok en de aftapfunctie maken het mogelijk om de klep te spoelen onder druk en te verifiëren die de zetel behoorlijk verzegelt.

De bal wordt bevestigd door tap en stam voor grootte 4“ &smaller.      De steun van de tapplaat voor grootte 6“ & groter
