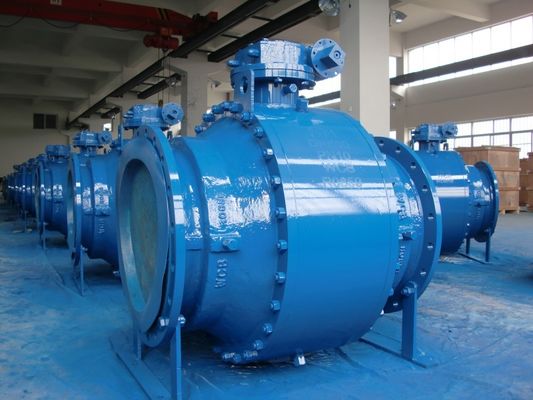

Zij de Ingangstap Opgezette Klep van de drie Stukss410 Versiering

Taptype van de drie Stuk Zijingang Kogelklep

De tap Opgezette kogelklep is geschikt om op diverse soorten pijpleidingen van Klasse 150 aan Klasse 2500, PN16~PN160, JIS 10K~ JIS 20K te gebruiken om het pijpleidingsmiddel af te snijden of aan te zetten, waarvan de bewerkingstypen wormtoestel, manul, pneumactic of elektrische actuators ook omvatten, die in het algemeen van flensverbinding, en het eindverbinding van het uiteindelassen zijn.

Hoofdmateriaal

Ontwerpgegevens

Ontwerpnorm: API 6D, DIN3357-1, EN12516-1

De norm van aangezicht tot aangezicht: API6D, ASME B16.10, DIN3202

Verbindende Norm: ASME B 16,5, ASME B16.47, DIN 2543/4, ASME B 16,25

De test & inspecteert Norm: API 6D, API 598

Het werk Temperatuur: -196℃~610℃

Verbindingstype: RF, RTJ, FF, BW.BSPT, NPT

Zuur milieu: NACE MR0175

Ontwerpeigenschap

1: Volledig droeg of verminderde droeg
2: Tweedelig of drie-Stuk lichaamsstructuur
3: Dubbel Blok & Aftap, Dubbel isolatie en aftappen (dib-1&dib-2)
4: Brand veilig ontwerp (API 607)
5: Uitbarsting-bewijs systeem
6: Antistatisch ontwerp
7: Zelfholtehulp
8: Diffuse emissie (facultatief) testen

DUBBEL ISOLATIE & AFTAPPEN (DIB)

De dubbele zuigereffect zetel, middelgrote druk, zowel stroomopwaarts als stroomafwaarts evenals in de lichaamsholte, leidt tot een resulterende duw die de zetelring tegen de bal duwt, vereist de klep met dubbele zuigereffect zetelringen een hulp van de holtedruk om de opeenhoping te verminderen van over druk in de lichaamsholte.

Het verzegelen Opties

Zachte zetel: Metaal aan Metaal O-ringsverbinding

Het eenvoudige structuur betrouwbare verzegelen Van toepassing op corpusculaire Betrouwbare het verzegelen lage torsie ontmoet de hoogte van klanten

brede toepassings lage kosten. de media conditioneren het verzegelen betrouwbaarheid en lage torsievereisten

Brand veilig ontwerp

De kogelkleppen verzekert 100%-pas van de brand veilige test. Aangezien de kogelklep twee verzegeld ontwerp via O-ringsverbindingen en metaal grafiet spiraalvormige gekronkelde pakking toepast. Wanneer de klep op brand is, zullen de niet-metalen materialen zoals PTFE-zetelverbindingen, pakkingen, O-ringsverbindingen, rubberenz. worden beschadigd, ondertussen verstrekt de buitenlaag van metaal grafiet spiraalvormige gekronkelde pakking een secundaire verbinding. Wanneer de zachte zetel wordt gebrand, zal de metaalzetel automatisch een metaalverbinding met bal onder het aansporen van de lente vormen die effectief de interne lekkage en externe lekkage zal controleren. Het klepontwerp stemt volledig met API 607, API 6FA, BS 6755, JB/T 6899 en andere normen overeen,

DUBBEL BLOK & AFTAPPEN (DBB)

Wanneer de bal in de gesloten positie is, grendelt elke zetel tegelijkertijd het procesmiddel onafhankelijk tussen de up/down-stroom af en de lichaamsholte, het staat toe aftappend de opgesloten holtedruk (DBB) door afvoerkanaal en openingsklep. Het dubbele blok en de aftapfunctie maken het mogelijk om de klep te spoelen onder druk en te verifiëren die de zetel behoorlijk verzegelt.

De bal wordt bevestigd door tap en stam voor grootte 4“ &smaller.      De steun van de tapplaat voor grootte 6“ & groter
