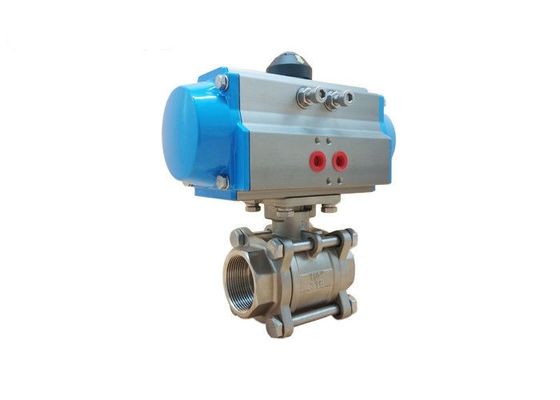

De Pneumatische Aangedreven Kogelklep van 3PC 1000WOG BSPT

DN15 - DN100-Roestvrije staal CF8M van de Draadbspt het Pneumatische In werking gestelde Kogelklep

Specificaties

Pneumatische actuator bestaat hoofdzakelijk uit een zuiger of een diafragma dat de beweging veroorzakende macht ontwikkelt. Het houdt de lucht in het hogere gedeelte die van de cilinder, luchtdruk toestaan om het diafragma of de zuiger te dwingen om de klepstam te bewegen of het element van de klepcontrole te roteren.

De kleppen vereisen weinig druk te werken of en gewoonlijk dubbel de inputkracht te verdrievoudigen. Groter de grootte van de zuiger, kan groter de outputdruk zijn. Hebben van een grotere zuiger kan ook goed zijn als de luchtlevering laag is, toestaand dezelfde krachten met minder input. Deze druk is groot genoeg om voorwerpen in de pijp te verpletteren. Voor 100 kPainput, kon u een kleine auto (hoger dan 1.000 pond) opheffen gemakkelijk, en dit is slechts een fundamentele, kleine pneumatische klep. Nochtans, zouden de resulterende krachten die van de stam worden vereist te groot zijn en zouden de klepstam om veroorzaken te ontbreken.

Deze druk wordt overgebracht naar de klepstam, die met of de klepstop (zie stopklep) wordt verbonden, vleugelklep enz. de Grotere krachten in hoge druk of hoge stroompijpleidingen worden vereist om de klep toe te staan om deze krachten te overwinnen, en het toe te staan om de kleppen bewegende delen te bewegen om het materiaal te controleren die binnen stromen.

De kleppeninput is het „controlesignaal.“ Dit kan uit een verscheidenheid van meetinstrumenten komen, en elke verschillende druk is een verschillend vastgesteld punt voor een klep. Een typisch standaardsignaal is kPa 20-100. Bijvoorbeeld, zou een klep de druk in een schip kunnen controleren dat een constante afvloeiing, en een gevarieerde toevloed heeft (die door actuator en de klep wordt gevarieerd). Een drukzender zal de druk in het schip controleren en zal een signaal van kPa 20-100 overbrengen. 20 kPamiddelen is er geen druk, 100 kPamiddelen is er volledige waaierdruk (kan door de punten van de zenderskaliberbepaling worden gevarieerd). Aangezien de druk in het schip toeneemt, wordt de output van de zenderstijgingen, deze verhoging van druk verzonden naar de klep, die de klep om veroorzaakt naar beneden te strijken, en beginnen de klep te sluiten, verminderend stroom in het schip, die de druk in het schip verminderen aangezien de bovenmatige druk door wegvloeit wordt geëvacueerd. Dit wordt genoemd een rechtstreeks proces.

Voordeel

1. Roestvrij staalkogelklep

2. Hoge stroomwaarden

3. Hoge middelgrote druk

4. Lange levensduur

5. De zuigerklep van ISO 5211

Technische Gegevens
 Enige Acteren Pneumatische Actuator die tot Nr opdracht geven.


Toebehoren die met deze Kogelklep kunnen gebruiken
On/off Indicator
Standaard de Solenoïdeklep van Namen in al Norm
Pneumatisch & elektrisch-Pneumatisch Klepinstelmechanisme
Declutchable Handopheffing
Grensschakelaars voor On/Off Aanwijzing bij Comité Raad
Filter + Regelgeverscombinatie met Drukmaat


Toepassingen

De pneumatische kogelkleppen worden wijd gebruikt voor stroomisolatie en controle in pneumatische aandrijvingssystemen omdat deze lucht in werking gestelde kleppen in een waaier van lichaamsstijlen en grootte beschikbaar zijn, materialen en drukclassificaties en zij zijn geschikt voor de meeste toepassingen die zich van water, gassen, stoom, oliën, levensmiddelen, chemische producten, geneesmiddelen en poeder uitstrekken. Een aangedreven kogelklep heeft een interne bal met een gat door het dat typisch met PTFE-zetels wordt verzegeld die tegen het tegen de kogelklepeinden worden samengeperst, die door een kwartdraai door een stam worden gedreven die door luchtactuator in werking wordt gesteld. De lucht stelde kogelkleppenaanbieding een robuust, ruw en betrouwbaar aangedreven kleppakket aan vrij lage kosten in werking, en biedt snelle werktijd aan, kan onophoudelijk worden in werking gesteld, en is comfortabel in hoge het cirkelen toepassingen waar aangewezen.

ModelSelection
 3PC draad Pneumatische Kogelklep
