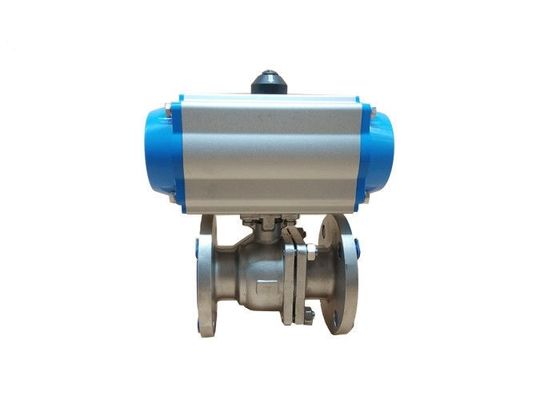

Volledige de Haven Pneumatische Aangedreven Kogelklep van SS316 50A

Volledige de Haven Pneumatische Aangedreven Kogelklep van SS316 50A
Volledige de Haven Pneumatische Aangedreven Kogelklep van SS316 50A

Grote Afbeelding :  Volledige de Haven Pneumatische Aangedreven Kogelklep van SS316 50A

Productdetails:
Plaats van herkomst: CHINA
Merknaam: OEM
Certificering: CE&ISO
Modelnummer: Oem
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pc
Prijs: negotiation
Verpakking Details: Geschikte Triplexgevallen volgens Verschillende Kleppenstructuur
Levertijd: 5~25 het werkdagen
Betalingscondities: T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Levering vermogen: 500pcs/Mon
Contact

Volledige de Haven Pneumatische Aangedreven Kogelklep van SS316 50A

beschrijving
Materiaal: SS316 Seat-Materiaal: PTFE
Macht: Actuator van de de lenteterugkeer Druk: 10K 20K
Klepgrootte: 15A~200A Middel: Het Gas van de waterolie
Hoog licht:

SS316 Pneumatic Actuated Ball Valve

,

50A Pneumatic Actuated Ball Valve

,

Full Port Pneumatic Actuated Ball Valve

Van de de Havenlucht van SS316 2PC de Volledige Pneumatische Aangedreven Kogelklep Q641F JIS10K 50A



Parameters

Voeding AC220V
Lichaamsgrootte DN15-250
Middelgrote Temperaturen -80°C~160°C (geen bevriezing.)
Werkende druk PN1.0~2.5 (MPa)
Actiewijze 4-20mA de Signaalinput koppelt, winding 0-90° terug
Actietijd 4~30S
Lichaamsverbindingen Flens
Lichaamsmateriaal WCB, ZG1CrM0, ZG1Cr18Ni9Ti
Verzegeld materiaal PTFE
Actuator materiaal Gietende aluminiumlegering
Toepasselijk middel Zuur, alkali, zout, chloorgas, stoom, bronwater, mijnpulp en papierpulp, aqua regia, oxidatiemiddel, verminderende agent, corrosieve chemische vloeistof.

Specificaties


  • Rek en pignon pneumatische actuator van de ontwerp roterende kwartdraai
  • De Versie van de dubbelwerkende of de Lenteterugkeer
  • ISO5211, de interfaces van DIN3337 en van Namen voor gemakkelijke steun aan klep, de doos van de grensschakelaar en instelmechanisme
  • Geschikt voor binnen en openluchttoepassing
  • Torsieoutput van 3Nm aan 13,024Nm (de versie van DA) en 4Nm aan 6,584Nm (SR-versie)
  • De huisvesting van de aluminiumlegering met vernikkelde pignon
  • Reishoek 90° met de aanpassing van het reiseinde van ± 5℃
  • De werkende druk van 2 verspert tot 8 bar bij temperatuur van -20℃ aan +80℃


Voordeel



1. Compacte Grootte en Lichtgewichtbouw

2. Betrouwbare, Langdurige Prestaties

3. De norm „in Lijn“ of het „Kruis zet“ Klep aan Actuator Configuraties op

4. Het lente-terugkeer Ontwerp past Luchtlevering zo Laag aan zoals 50 psi

5. Roestvrij staal Externe Versiering en FKM-O-ringennorm

6. De directe Klepstam die aan Actuator Schacht koppelen minimaliseert Weerslag

7. Handopheffingsnorm




Toepasselijk belangrijk middel


Middelgrote staat Middelgrote Temperaturen. Middelgrote druk Middelgrote kenmerken Middelgrote concentratie Middelgrote naam
Vloeistof -80ºC~+160ºC 0~20kg/cm2 De sterke corrosie, hoge schuurbeurt scherpt onbeperkt Zuur, alkali, zout, chloor, stoom, bronwater, mijnpulp, papierpulp, aqua regia, oxidatiemiddel, verminderende agent.
Gas -80ºC~+160ºC 0~20kg/cm2 De sterke corrosie, hoge schuurbeurt scherpt onbeperkt
Mengsel van vloeistof en vast lichaam -80ºC~+160ºC 0~20kg/cm2 De sterke corrosie, hoge schuurbeurt scherpt

<60>







Technische Gegevens
 Enige Acteren Pneumatische Actuator die tot Nr opdracht geven.

Volledige de Haven Pneumatische Aangedreven Kogelklep van SS316 50A 0



DN
(mm)		 D D1 D2 D K M L B F H1 H2 L1 L2 Gewicht
kg
15 95 15 28 45 65 4XΦ14 102 14 2 525 55 170 83
20 105 15 28 55 75 4XΦ14 102 14 2 535 60 186 95
25 115 20 40 66 85 4XΦ14 102 14 2 535 65 186 95
32 135 25 46 78 100 4XΦ18 114 16 2 545 75 206 103
40 145 32 54 85 110 4XΦ18 114 16 2 555 80 262 103
50 160 40 65 100 125 4XΦ18 124 16 2 565 90 270 109
65 180 50 80 120 145 4XΦ18 145 18 2 580 100 301 122
80 195 65 100 135 160 8XΦ18 165 20 2 600 110 392 142
100 215 80 110 155 180 8XΦ18 194 20 2 650 120 460 152
125 245 100 135 185 210 8XΦ18 210 22 3 700 135 515 174
150 280 125 165 210 240 8XΦ23 229 24 3 750 150 560 205
200 335 160 205 265 295 12XΦ23 243 26 3 800 180 654 226
250 405 210 260 320 355 12XΦ26 297 30 3 850 210 654 260
300 460 250 322 375 410 12XΦ26 340 30 3 950 240 725 294
350 520 300 365 435 470 16XΦ26 422 34 3 1000 270 742 380



Standaardde Kogelklepparameter van JIS (15A~200A)

Volledige de Haven Pneumatische Aangedreven Kogelklep van SS316 50A 1

Druk Grootte φD L φE φB φC T
JIS 10K 15 15 108 95 70 52 12
20 20 117 100 75 58 14
25 25 127 125 90 70 14
32 32 140 135 100 80 16
40 38 165 140 105 85 16
50 50 178 155 120 100 16


Toebehoren die met deze Kogelklep kunnen gebruiken
On/off Indicator
Standaard de Solenoïdeklep van Namen in al Norm
Pneumatisch & elektrisch-Pneumatisch Klepinstelmechanisme
Declutchable Handopheffing
Grensschakelaars voor On/Off Aanwijzing bij Comité Raad
Filter + Regelgeverscombinatie met Drukmaat

Meer Selectie





Norm ANSI GB JIS DIN
Druk 150LB/300LB PN16/PN25/PN40 10K/20K PN16/PN40
Klep Matreial 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
Actuator 1) Enig Acteren (de Lenteterugkeer) 2) Dubbelwerkend
Toebehoren 1) Grensschakelaar 2) Solenoïdeklep 3) Filter 4)Instelmechanisme



label:

pneumatische in werking gestelde klep,

pneumatische in werking gestelde kogelklep,

SS316 pneumatische Aangedreven Kogelklep
