Productdetails:
|
Klepmateriaal: | Roestvrij staal | Verbinding: | Flens |
---|---|---|---|
Grootte: | DN15~DN200 | Verrichting: | Handvat |
Druk: | PN16 | Middel: | Het Gas van de waterolie |
Hoog licht: | Volledige het BeëindigenKogelklep van de Havenflens,PN16 de Kogelklep van het flensbeëindigen,JB/T79 het BeëindigenKogelklep van de verbindingsflens |

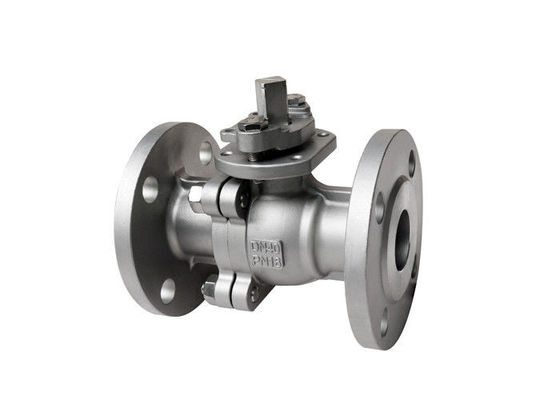

Het handvat stelde Volledige Haven Van een flens voorzien de Eindengb Norm in werking van de Kogelklep Dubbele Flens
Specificaties
Klepeigenschappen
Gespleten lichaamsontwerp met van een flens voorzien einden voor snelle installatie, het in-line onderhoud en herbouwen. De stevige balbouw verstrekt structurele integriteit en minimaliseert stroomonstuimigheid.
Het lichaam treedt wordt ontworpen toe om bovenmatige compressie van klepinternals te verhinderen, resulterend in verenigbare en lage werkende torsie.
Het opzetten van stootkussen voldeed aan ISO 5211 voor gemak en uitwisselbaarheid van aandrijving
De onderst-geladen stam van het uitbarstingsbewijs.
Investering gegoten lichaam & GLB op grootte 1/2 ″ aan 2 ″. Zand gegoten lichaam & GLB op grootte 2-1/2 „aan 10 ″.
Het basisontwerp voldeed aan ASME/ANSI B16.34 & EN 12516-1
De van een flens voorzien einden voldeden aan ASME/ANSI B16.5
De afmetingen van aangezicht tot aangezicht voldeden aan ASME/ANSI B16.10
Getest volgens API 598 & ANSI B 16,34
Groottewaaier:
- DN15~DN200
Drukclassificatie:
- GB PN16 PN25 PN40
Temperatuurwaaier:
- -20°C~185°C
De kogelklep en de poortklep zijn hetzelfde type van klep. Het verschil is dat het opening&closing deel een bal is, en de bal roteert rond het kleplichaam om de klep te bereiken opens&closes. De kogelklep wordt hoofdzakelijk gebruikt in de pijpleiding om de stroomrichting van het middel te snijden te verdelen en te veranderen. De flenskogelklep standaardgb/t21465-2008 „Klepterminologie wordt“ gedefinieerd als: het openings en sluitende lid (gebied) wordt gedreven door de klepstam en roteert rond de as van de klepstam.
Eenheid: mm | |||||||
Druk | Grootte | L | φE | φB | φC | T | F |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Toepassing
De kogelklep wordt hoofdzakelijk gebruikt in de pijpleiding om de stroomrichting van het middel te snijden te verdelen en te veranderen.
Sterkte van Kogelklep
1. Antistatische prestaties: de lente wordt geschikt tussen de bal, de klepstam en het kleplichaam, en de statische elektriciteit die door het omschakelingsproces kan wordt geproduceerd worden afgeleid.
2. Aangezien het materiaal zoals polytetrafluoroethylene goed zelfsmerend bezit heeft en het wrijvingverlies met het sferische lichaam klein is, is de levensduur van de pneumatische kogelklep lang.
3. De vloeibare weerstand is laag, en de pneumatische kogelklep is met de kleinste vloeibare weerstand in allerlei klep.
4. De verbinding van de klepstam is betrouwbaar. Omdat de klepstam slechts dezelfde beweging zoals de het opheffen beweging uitvoert, is de verpakkingsverbinding van de klepstam niet gemakkelijk om, en de het verzegelen capaciteitsverhogingen als druk van de middelgrote verhogingen worden beschadigd.
ModelSelection
2PC volledige Haven Drijvende Kogelklep
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
