Productdetails:
|
Klepmateriaal: | Klepmateriaal | Druk: | PN16 |
---|---|---|---|
Verrichting: | Handvat | Norm: | DIN |
Verbinding: | Wafeltje | Macht: | Pneumatisch/elektrisch handboek, |
Hoog licht: | PN16 wafeltje Van een flens voorzien Kogelklep,DIN voorzag BeëindigenKogelklep van een flens,PN16 van een flens voorzien BeëindigenKogelklep |

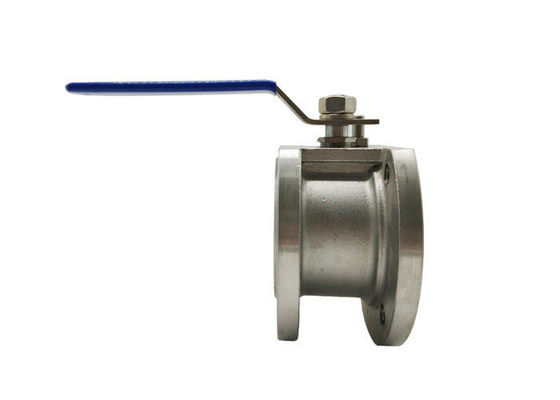

1pc de Kogelklep Normale Druk van de handvatwafeltje Van een flens voorzien Kogelklep PTFE PPL Seat Italië
WAFELTJEKOGELKLEP
de wafeltjekogelkleppen zijn ideaal gezien geschikt voor toepassingen waar de ruimte bij een premie verstrekt plus alle voordelen van van een flens voorzien kogelklep terwijl het drukken van de kosten en het gewicht is. De klep kan tussen flenzen met hulp van bouten worden geïnstalleerd.
Onze wafeltjekogelklep is ontwerp normaal uit één stuk en drijvend baltype, en is beschikbaar in zowel gegoten als gesmede bouw in grootte die van DN15 gaan tot DN 100, in #150 aan #900-drukclassificatie.
Algemene Eigenschappen
De Kogelklep van Italië
Toepasselijke Normen:
- Ontwerp en Productie: GB/T12237/1989
- Verbinding: JB/T79
- Vuurvaste Test: GB/T13927 - 1992
Groottewaaier:
- DN15 ~ DN200
Nominale Druk:
- Contruction 1,6 ~ 4,0 MPa
Temperatuurgrens:
- 20 °C ~ 350 °C
Wafeltjetype de kogelkleppen (of de geroepen Super Dunne“ het Type van „Italië kogelkleppen) worden gebruikt in het pijpleidingsmateriaal die in de voorwaarde van PN1.0~2.5MPa, temperatuur van 29~180℃ (de verzegelende ring is RPTFE) werken of 29~180℃ (de verzegelende ring is PPL-Polyphenylene), bereiken om af te snijden of het middel in de pijpleiding verbinden. Het toepasselijke middel, zoals water, stoomboot, olie, Salpeterzuur, Azijnzuur, Carbamide, of middel van oxidizability kan behoudens goedgekeurde het materiaal van de verschilklep worden toegepast.
Eenheid: mm | |||||
Druk | Grootte | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
Toepassing
De wafeltjeKogelklep kan wijd in aardolie, chemisch product, metallurgie, krachtcentrale worden gebruikt, de industrie en andere gebieden aansteken om automatisch aan te passen of olie, water, gas en pulp of vezelige vloeistof afsnijden.
Sterkte
1. De stamontwerp van het slag uit bewijs
2. Volledig havenontwerp
3. ISO5211 direct het opzetten stootkussen
4. Flensnorm: GB
5. Diverse verzegelende materialen en koolstofstaalopties
6. De structuur eenvoudige, kleine grootte van de wafeltjekogelklep, lichtgewicht.
ModelSelection
Wafeltjekogelklep
ModelNo | Werkdruk /Mpa |
Toepasselijke Temperatuur /℃ |
Toepasselijk Middel |
Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2.5 | Nitrose | |
Q71F-16Ti | 1.6 | Oxyderend Corrosief Middel | |
Q71F-25Ti | 2.5 | Oxyderend Corrosief Middel |
