Productdetails:
|
Lichaamsmateriaal: | WCB | Balmateriaal: | WCB |
---|---|---|---|
Seat-Materiaal: | PTFE | Havenmodel: | L-haven |
Druk: | PN16 | Verbinding: | Flens |
Hoog licht: | 3 het BeëindigenKogelklep van de manierflens,WCB-de Kogelklep van het Flensbeëindigen,PN40 de Kogelklep van het flensbeëindigen |

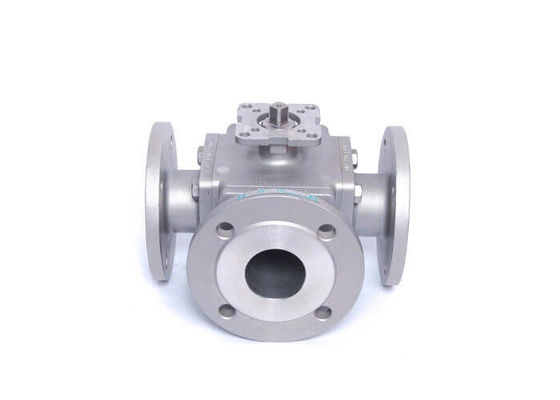

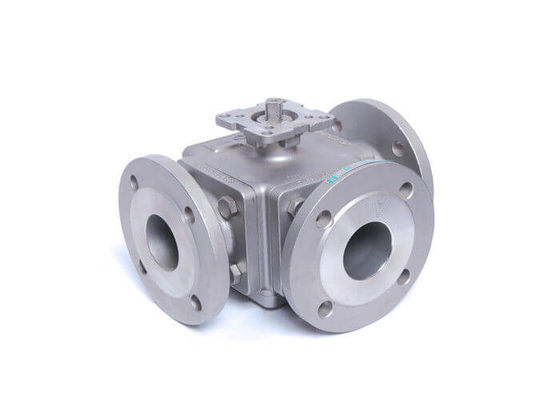

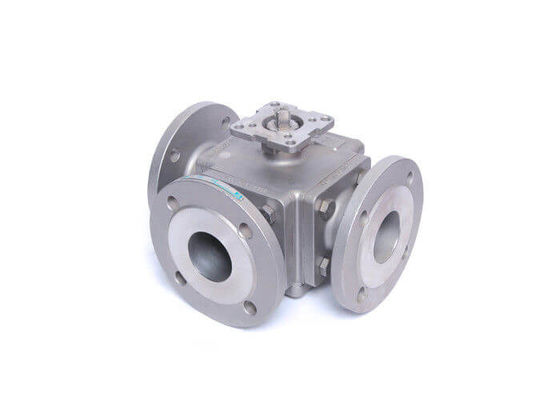

Kleine Volledige Haven 3 Manier Van een flens voorzien Kogelklep Vierkant Lichaam met het Opzetten van Stootkussen
de wafeltjekogelklep wordt ontworpen overeenkomstig API608, ASME B16.34, API6D, DIN 3357 enz. die wijd in een reeks van gebieden, met inbegrip van aardgas, raffinage, voedsel, petrochemische enz. zijn gebruikt. Is de het eind drijvende kogelklep van het Royeonwafeltje „ééndelig lichaamstype structuurontwerp. Deze klep wordt gewoonlijk gebruikt in de dienst van lage druk (150~300LB) en installeert ruimtegrens
Eigenschappen en voordelen
●De volledige haven of vermindert haven
●Brand veilige ontwerp en bouw
●De stam van het uitbarstingsbewijs
●Lage torsieprestaties
●Antistatisch apparaat voor bal-stam
●Facultatief sluitenapparaat
●ISO 5211 hoogste flens (direct het opzetten stootkussen voor gemakkelijke automatisering)
Groottewaaier:
- DN15 ~ DN200
Drukclassificatie:
- PN16 PN25 PN40
Temperatuurwaaier:
- -20°C~185°C
De kogelklep met drie richtingen kan in Q44L-type en Q45T-type voor verschillende omschakelingsvereisten van middelgrote stroomrichting worden verdeeld. „L-HAVEN“ het MODEL kan de omschakeling van de middelgrote stroomrichting realiseren, en de twee kanalen die aan elkaar loodrecht kunnen zijn kunnen worden verbonden of worden gesloten. „T-HAVEN“ het MODEL kan het verdelen of de gemengde stroom van het middel realiseren, niet alleen kan de omschakeling van de middelgrote stroomrichting realiseren, maar ook kan de drie kanalen met elkaar verbinden, en kan om het even welk kanaal ook sluiten en de andere twee kanalen verbinden. De klep heeft de kenmerken van compacte structuur, mooie verschijning en goede het verzegelen prestaties.
Druk | Grootte | L | L1 | D | D1 | D2 | Z-Φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Toepassing
De klep wordt hoofdzakelijk gebruikt in industriële doorgevende watervoorziening en drainage, stedelijke watervoorziening en drainage, high-rise gebouwen en hotels van onder druk gezette die waterafzet van de pomp, wordt gebruikt om achterwater en de verwijdering van vernietigende waterhamer, waarborg te snijden de veilige exploitatie van het pijpnetwerk. Ontworpen om met de milieu-eisen volledig rekening te houden, geen trilling, geen lawaai, vlotte verrichting, zorg ervoor dat heeft de hotels, woon stil en macht-bewaart functioneert.
De Sterkte van 3 manierKogelklep
1. De vloeibare weerstand is laag, en de weerstandscoëfficiënt is gelijk aan de pijp lengthh.
2. De structuur is eenvoudig, klein in grootte en licht in gewicht.
3. Het is compact en betrouwbaar, en heeft goede verzegelende eigenschappen. Het is ook wijd gebruikt in vacuümsystemen.
4. De verrichting is geschikt, zijn openen en sluiten snel, en de omwenteling is 90° van het volledige openen voor het volledige sluiten, die voor controle over lange afstand geschikt is.
5. Het onderhoud is geschikt, heeft de kogelklep een eenvoudige structuur, en de verzegelende ring is over het algemeen beweegbaar, en de demontage en de vervanging zijn vrij geschikt.
6. Wanneer volledig open of volledig gesloten, de het verzegelen oppervlakte van de bal en de klepzetel van het middel worden geïsoleerd, en het middel geen erosie van de het verzegelen oppervlakte van de klep veroorzaakt.
7. De brede waaier van toepassingen, van klein aan een paar millimeter, tot een paar meters, van hoog vacuüm aan hoge druk kan worden toegepast.
