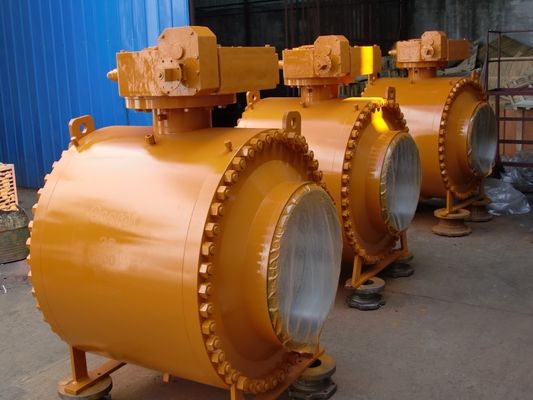

Opgezette Kogelklep van de brand de Veilige Dubbele Isolatie Tap

Dubbele Isolatie & AftapKogelklep Zijingang

Eigenschappen:

1. Gegoten Type met 2 PCs Verdeeld Lichaam Deisgn of Gesmeed Type met 3 PCs-Lichaamsontwerp,
Gegoten Materiaal: WCB, CF8, CF8M, CF8C, Duplexroestvrij staal, enz.
Gesmeed Materiaal: A105, F304, F316, F317, F347, F11, F51, F59, ENZ.
Andere Materialen op verzoek beschikbare, beschikbaar in Diverse Versiering en Materialen van Veerkrachtig Seat (en Metaal) aan Voorwaarden van de Kostuum de Verschillende Dienst.

2. Beschikbare Verrichting:
Normaal In werking gesteld Handvat of Afsluitbaar Handvat,
In werking gesteld toestel,
In werking gestelde Pneuamtic,
Elektrische In werking gesteld Gewerkt of Hydraulisch.

2. Beschikbare Drukclassificatie:
CL150, CL300, CL600, CL900, CL1500, CL2500

3. De beschikbare Grootte strekt zich uit: 1/2“ - 18“

4. Toepassingsnormen
Ontwerpnorm: API 6D
Flensafmeting aan ANSI B16.5
De Afmeting van aangezicht tot aangezicht aan ANSI B16.10
Pre-temperaturen. Classificatie van Kogelklep aan ASME B16.34
Muurdikte aan ASME B16.34
Brandbrandkast van Kogelklepontwerp aan API 6FA/API 607
Inspecteer & test: API 6D/API598
Klep het Merken van Kogelklep: MSS- SP-25
Aan M.-01-75 op verzoek

Beschrijving
Drie stukken lichaams. De klep wordt ontworpen overeenkomstig de vereisten van API 6D voor de pijpleidingsdienst. Het antistatische en antiontwerp van de uitbarstingsstam. Seat-het ontwerp geeft perfecte tighness en is beschikbaar als of zelf-verlicht type of dubbel zuigereffect type. Het ontwerp minimaliseert wrijving die tot lage werkende torsie leidt. Beschikbaar als dubbel blok en aftapuitvoering, die voor het luchten en het afvoeren van lengvloeistof van de lichaamsholte toestaat. Beschikbare Volledig en Verminderd droeg. Kogelkleppen firesafe die volgens EN 12266-2 van BS, API 6FA en API 607 worden getest. Elektrische, pneumatische en hydravlic actuators zijn beschikbaar op de eis van de klant.

Algemene Inleiding
De tap opgezette kogelkleppen worden ontworpen overeenkomstig API 6D voor klassenasme Klasse 150, 300, 600, 900, 1500, en drijft het 2500.Tow-stuk gespleten lichaamsstaal uit gegoten staal en drie-Stuk gesmede de zijingangsontwerp vastgeboute verbindingen tussen lichaam en sluiting, tap vastgeboute verbinding, lichaamsdikte aan ANSI B16.34.Seat ring voldoen type, met veerwerking om het contact met bal te verzekeren om een efficiënte strakke verbinding zelfs bij lage differentiële druk tussen holte en stroomafwaartse sluiting te verstrekken. Het standaard gezette ontwerp is zacht. Een zijn de verschillende zachte zetelmaterialen beschikbaar die op de klantenarbeidsvoorwaarde worden gebaseerd. Beschikbaar in Volledige en Verminderde Bore.Electrical, pneumatische en hydraulische actuators zijn beschikbaar gebaseerd op klantenvereiste. Lichaams Gezamenlijke Bouw

Drie van het de ingangsstukken ontwerp van het lichaamseind, de grafietring of O-rings viton (of verzoek) verbinding verzekeren absolute verbindingsintegriteit. De vastgeboute lichaamsontwerpen omvatten een strak tolerantie overlappend metaal geschikt tussen het lichaam en de adapter om eender welke mogelijkheid van beweging te minimaliseren toe te schrijven aan pijpleidingsspanning. De spiraalvormige gekronkelde roestvrije staal grafoil gevulde pakking wordt op hoge temperatuur gebruikt voor absolute verbinding.
Het lichaam en de adapters worden afgemeten voor metaalcontact om correcte pakkingsverbrijzeling te verzekeren.

Hoofdmateriaal

Brand veilig ontwerp

De kogelkleppen verzekert 100%-pas van de brand veilige test. Aangezien de kogelklep twee verzegeld ontwerp via O-ringsverbindingen en metaal grafiet spiraalvormige gekronkelde pakking toepast. Wanneer de klep op brand is, zullen de niet-metalen materialen zoals PTFE-zetelverbindingen, pakkingen, O-ringsverbindingen, rubberenz. worden beschadigd, ondertussen verstrekt de buitenlaag van metaal grafiet spiraalvormige gekronkelde pakking een secundaire verbinding. Wanneer de zachte zetel wordt gebrand, zal de metaalzetel automatisch een metaalverbinding met bal onder het aansporen van de lente vormen die effectief de interne lekkage en externe lekkage zal controleren. Het klepontwerp stemt volledig met API 607, API 6FA, BS 6755, JB/T 6899 en andere normen overeen,

De stam van het uitbarstingsbewijs:

De stam wordt gemaakt gescheiden van de bal met integraal t-Type om schouder, dat door zacht wordt behouden. (andere ontwerpen zijn Beschikbaar op verzoek)

Antistatisch apparaat:

De lente plus grafiettype antistatisch apparaat wordt toegepast tussen de bal, de stam, de klierflens en het lichaam om de elektrocontinuïteit tussen alle metaalcomponenten te houden. En verzeker de weerstand lager dan de strengste servicevereiste.

Het apparaat van de vetinjectie

Voor DN150 (NPS 6) & groter worden de stam en de klepzetel voorzien van een verzegelend apparaat van de vetinjectie, voor DN125 & kleiner, kunnen wij het verzegelende apparaat van de vetinjectie volgens klantenvereisten verstrekken. Wanneer de O-ring per toeval wordt beschadigd, door ingespoten dichtingsproduct dat wordt verzegeld om de media door de klep te verhinderen lekt de zetelring en stam.

Het verzegelen Opties

Zachte zetel: Metaal aan Metaal O-ringsverbinding

Het eenvoudige structuur betrouwbare verzegelen Van toepassing op corpusculaire Betrouwbare het verzegelen lage torsie ontmoet de hoogte van klanten

brede toepassings lage kosten. de media conditioneren het verzegelen betrouwbaarheid en lage torsievereisten

DUBBEL BLOK & AFTAPPEN (DBB)

Wanneer de bal in de gesloten positie is, grendelt elke zetel tegelijkertijd het procesmiddel onafhankelijk tussen de up/down-stroom af en de lichaamsholte, het staat toe aftappend de opgesloten holtedruk (DBB) door afvoerkanaal en openingsklep. Het dubbele blok en de aftapfunctie maken het mogelijk om de klep te spoelen onder druk en te verifiëren die de zetel behoorlijk verzegelt.

DUBBEL ISOLATIE & AFTAPPEN (DIB)

De dubbele zuigereffect zetel, middelgrote druk, zowel stroomopwaarts als stroomafwaarts evenals in de lichaamsholte, leidt tot een resulterende duw die de zetelring tegen de bal duwt, vereist de klep met dubbele zuigereffect zetelringen een hulp van de holtedruk om de opeenhoping te verminderen van over druk in de lichaamsholte.

De bal wordt bevestigd door tap en stam voor grootte 4“ &smaller.      De steun van de tapplaat voor grootte 6“ & groter
