Productdetails:
|
Klep: | CF8 | Bal: | CF8 |
---|---|---|---|
Seat-Materiaal: | PTFE | Grootte: | 1/2 " ~8“ |
Norm: | ANSI | structuur: | Volledige Haven |
Hoog licht: | 150LB roestvrij staal Van een flens voorzien Kogelklep,CF8 roestvrij staal Van een flens voorzien Kogelklep,ANSI Norm Van een flens voorzien Kogelklep |

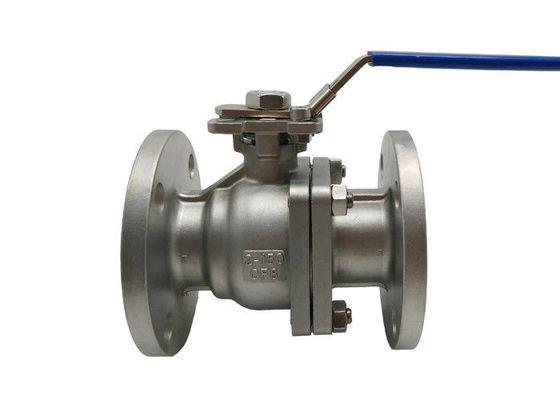

Klassen150lb CF8 Roestvrij staal Van een flens voorzien Kogelklep 2 Duim die door Handvat werken
Specificaties
het roestvrije staal wordt ANSI van de 2 stukken volledige haven 150# van een flens voorzien kogelkleppen ontworpen voor algemene chemische en industriële toepassingen. Deze investering goot kleppen aanbiedt lage werkende torsie met kwartdraai klink-sluiten handvat. Het verwijderen van handvat staat voor gemakkelijke steun van elektrische of pneumatische actuators met het de industrie standaardiso5211 directe het opzetten stootkussen toe. Dit verzekert de groepering van de precisieschacht en elimineert de behoefte aan extra steunen en koppelingen. Het drievoudige ontwerp van de stamverbinding wordt levend-geladen en automatisch, compenserend slijtage, druk, en temperatuurschommelingen. Alle kleppen worden getest per API 598.
Volledige Haven voor Onbeperkte Stroom
316 Roestvrij staallichaam, Bal en Stam
De Stam van het slag uit Bewijs
RTFE-de Balzetels breiden het Cyclusleven uit en verminderen Torsie
Het drievoudige RTFE/Viton-Ontwerp van de Stamverbinding, Live Loaded
Het Handvat van het klinksluiten (Padlockable)
Actuator Klaar ISO5211 Direct het Opzetten Stootkussen
Antistatisch Ontwerp
Druk | Grootte | φD | L | φE | φB | φC | T | F | N-Φh | H | H1 | W | M | P |
Class150 | 1/2“ | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4“ | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1“ | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4“ | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2“ | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2“ | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2“ | Meer Specificaties, contacteren vrij ons | |||||||||||||
3“ | ||||||||||||||
4“ | ||||||||||||||
5“ | ||||||||||||||
6“ | ||||||||||||||
8“ |
Kort Inleiding
De structuur van de drijvende kogelklep drijft. Onder de actie van de middelgrote druk, kan de bal een bepaalde verplaatsing produceren en tegen de het verzegelen oppervlakte op het afzeteind drukken om het verzegelen van het afzeteind te verzekeren.
De drijvende kogelklep heeft een eenvoudige structuur en goede het verzegelen prestaties, maar de lading van de bal die aan het werkende middel allen wordt onderworpen wordt overgebracht aan de afzet verzegelende ring, zodat is het noodzakelijk om te overwegen of het verzegelende ringsmateriaal de werkende lading van het sferische middel kan weerstaan. Deze structuur wordt wijd gebruikt in middelgrote en lage drukkogelkleppen.
De Sterkte van Kogelklep
1. De vloeibare weerstand is klein, en de full-bore kogelklep is bijna zonder stroomweerstand.
2. Eenvoudige structuur, kleine grootte en lichtgewicht.
3. Het heeft twee verzegelende gezichten, en het verzegelende oppervlaktemateriaal van de kogelklep wordt wijd gebruikt in diverse plastieken, en heeft goede het verzegelen prestaties en kan het volledige verzegelen bereiken. Het is ook wijd gebruikt in vacuümsystemen.
ModelSelection
2PC volledige Haven Drijvende Kogelklep
Norm | ANSI | GB | JIS | DIN |
Druk | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
