Productdetails:
|
Lichaamsmateriaal: | CF8, CF8M, WCB, CF3, CF3M | Balmateriaal: | CF8, CF8M |
---|---|---|---|
Seat-Materiaal: | PTFE | Havenmodel: | T-haven |
Norm: | GB | ||
Hoog licht: | Kogelklep de met drie richtingen van het Flensbeëindigen,T het BeëindigenKogelklep van de Havenflens,CF8M Flange End Ball-Klep |

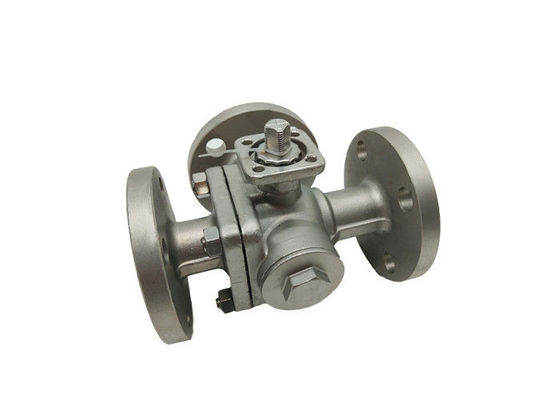

Q45F 16P T - Haven 3 Klep van de het Platformcontrole van de manierflens CF8M Ball Valve Floating de Hoge
Beschrijving
Het ééndelige Stam/Balontwerp van de Tapsteun voorziet precisieverrichting en het plaatsen van de bal. Dit het nauwkeurige bal plaatsen is vaak niet mogelijk in het gemeenschappelijkere multi-piece ontwerp van de stambal. Dit laat ook alle kanten toe om als inham of blokhaven zonder lekkage worden gebruikt.
Eigenschappen & Voordelen
Het ééndelige stam en balontwerp van de tapsteun
Volledige haven voor onbeperkte stroom
Het drie zetelontwerp handhaaft juiste balpositie
Actuator het opzetten stootkussen
Antistatisch aan de grond zettend apparaat
Open en gesloten sluitend apparaat voor positionele veiligheidsuitsluiting
De stroomplannen voor de havens van T & l-kunnen gebied zijn wordt herschikt om veel andere stroomplannen te ontmoeten dat
De vullers van de lichaamsholte beschikbaar voor grootte 3/4“ aan 4“
De kogelklep met drie richtingen is beschikbaar in de versies van T en l-. Het t-Type laat drie orthogonal pijpen toe om met elkaar te communiceren en het derde kanaal af te snijden om als spleet te functioneren en samen te voegen. Het kogelkleptype met drie richtingen van L kan twee die pijpen slechts aansluiten die aan elkaar orthogonal zijn, en kan niet de derde pijp met elkaar tegelijkertijd wordt verbonden houden, slechts te verdelen.
Druk | Grootte | L | L1 | D | D1 | D2 | Z-Φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Toepassing
De klep wordt hoofdzakelijk gebruikt in industriële doorgevende watervoorziening en drainage, stedelijke watervoorziening en drainage, high-rise gebouwen en hotels van onder druk gezette die waterafzet van de pomp, wordt gebruikt om achterwater en de verwijdering van vernietigende waterhamer, waarborg te snijden de veilige exploitatie van het pijpnetwerk. Ontworpen om met de milieu-eisen volledig rekening te houden, geen trilling, geen lawaai, vlotte verrichting, zorg ervoor dat heeft de hotels, woon stil en macht-bewaart functioneert.
Voordeel van Drijvende Kogelklep
1. De vloeibare weerstand is laag, en de weerstandscoëfficiënt is gelijk aan de pijp lengthh.
2. De structuur is eenvoudig, klein in grootte en licht in gewicht.
3. Het is compact en betrouwbaar, en heeft goede verzegelende eigenschappen. Het is ook wijd gebruikt in vacuümsystemen.
4. De verrichting is geschikt, zijn openen en sluiten snel, en de omwenteling is 90° van het volledige openen voor het volledige sluiten, die voor controle over lange afstand geschikt is.
5. Het onderhoud is geschikt, heeft de kogelklep een eenvoudige structuur, en de verzegelende ring is over het algemeen beweegbaar, en de demontage en de vervanging zijn vrij geschikt.
6. Wanneer volledig open of volledig gesloten, de het verzegelen oppervlakte van de bal en de klepzetel van het middel worden geïsoleerd, en het middel geen erosie van de het verzegelen oppervlakte van de klep veroorzaakt.
7. De brede waaier van toepassingen, van klein aan een paar millimeter, tot een paar meters, van hoog vacuüm aan hoge druk kan worden toegepast.
